详解rfid标签的基础知识及制作工艺
发布时间：2024-07-08
随着rfid电子标签的普及，我们在项目应用中遇到的问题也越来越多。如何使得rfid标签在项目实际应用中达到最佳效果，了解rfid标签的常识将对你有所帮助。
那么，rfid电子标签有什么特点，有哪些制作工艺呢？
什么是rfid？
1、rfid基本概念
rfid是radio frequency identification的缩写，即射频识别。常称为感应式电子晶片或近接卡、感应卡、非接触卡、电子标签、电子条码，等等。

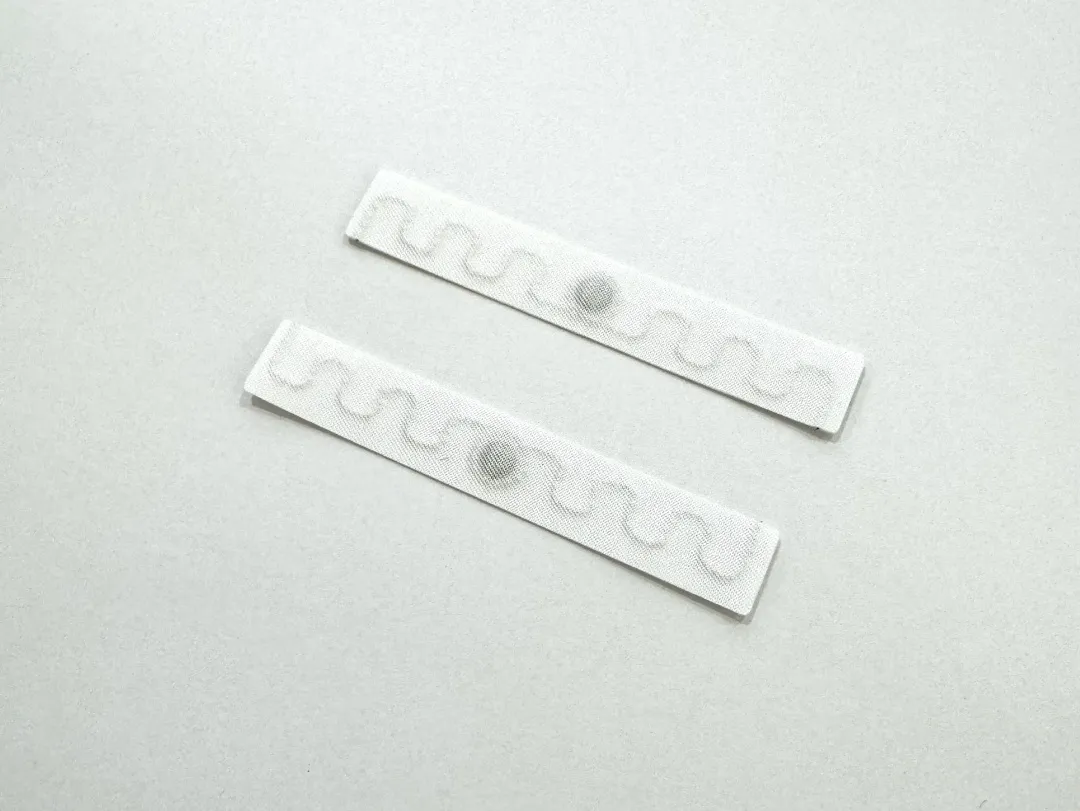

我们通常在服装标牌上看到的就是由天线和芯片组成的rfid标签，就像每个人独一无二的身份证，存放着物品自身的识别信息；
想要读取物品的“身份信息”，就需要阅读器的配合。
标签和阅读器之间通过无线电波实现能量的传递和数据的交换，既可读取rfid标签上现存的内容，也可以将新的信息写入标签中。

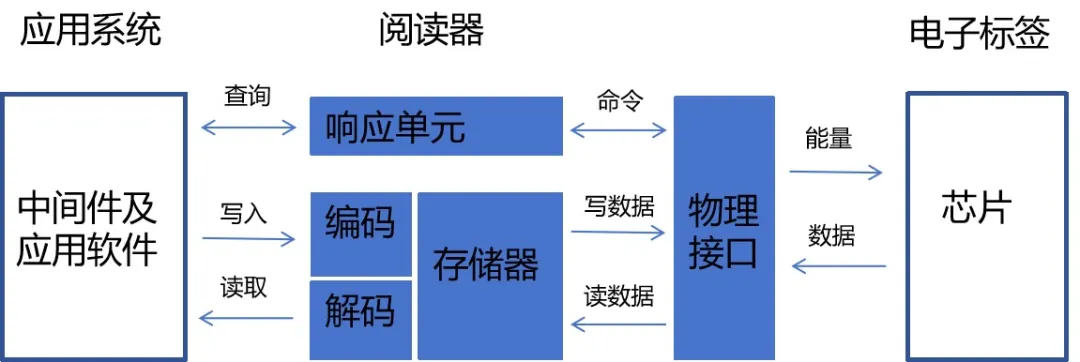

2、rfid基本模型
一套完整 rfid系统由 reader 与 transponder 两部份组成 ,其动作原理为由 reader 发射一特定频率之无限电波能量给transponder,用以驱动transponder电路将內部之id code送出，此时reader便接收此id code。
transponder的特殊在于免用电池、免接触、免刷卡故不怕脏污，且晶片密码为世界唯一无法复制，安全性高、长寿命

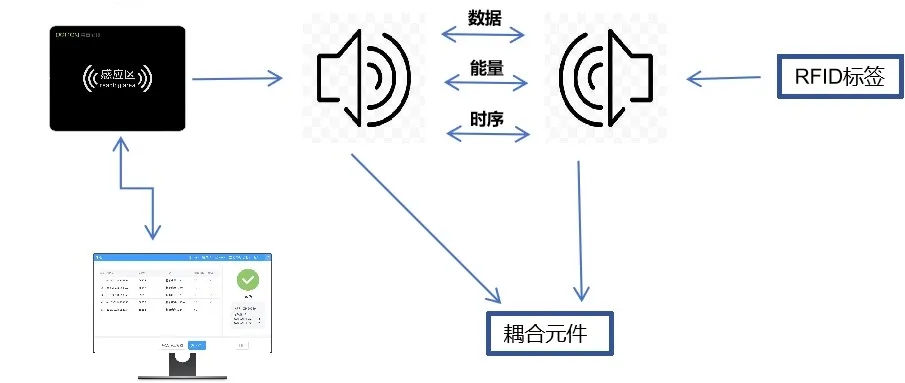

3、rfid 工作原理
rfid电子标签技术是一种利用无线电波进行自动识别和跟踪的技术。在生产过程中，需要使用rfid电子标签读写器，将设计或图像转化为rfid电子标签。
rfid电子标签通常由芯片和天线组成。芯片存储标签信息，天线则用于接收和发送信号。当rfid电子标签经过阅读器时，阅读器会发射无线电波，这些无线电波会被rfid电子标签反射，并将信息传输给阅读器。阅读器可以读取和写入标签信息，从而实现自动识别和跟踪。
rfid电子标签的特点
01、使用时间长
数据保留时间长达10年。
02、识别速度快
一次性可批量读取多个rfid标签。
03、可重复使用，数据存储容量大
rfid电子标签具有重复添加、删除、修改存储数据的功能，方便新旧数据的替换和更新，rfid电子标签的最大容量是几兆字节，可以存储更多的数据信息。
04、安全保密性强
rfid标签拥有全球唯一的id码，数据内容加密保护，安全保密性强，不易被伪造和模仿。
05、动态实时通讯
rfid电子标签出现在rfid读写器的有效识别范围内，可以对其位置进行动态跟踪和监控。
06、数据读取无需可见光源
rfid电子标签数据读取无需可见光源，可通过外包装盒读取内部rfid电子标签信息。
07、可防水防油抗污染
抗污染能力和耐久性标签采用防水、防油等材料制成外壳，对水、油、化学品等物质的抵抗力强，使用寿命长。
08、体积小巧
体积小型化，造型多样化rfid电子标签不受形状和尺寸的限制，也朝着小型化、多样化的方向发展，可以应用于更多不同的产品。
rfid电子标签常用的制作工艺
在无线通信实现的过程中，天线是必不可少的部件，而rfid利用无线电波进行信息的传输，电波的产生和接收都需要通过天线实现。当电子标签进入读写器天线工作区范围内，电子标签天线便会产生足够的感应电流，从而获得能量被激活。
目前，根据天线导线材质、材料结构与制造工艺等方面的差异，rfid标签天线大致可以分成以下几大类：绕线天线、蚀刻天线、印刷天线、加成天线、陶瓷天线等，最常用的天线制造工艺是铜导线烧制工艺、金属蚀刻工艺和印刷工艺。
1、铜导线烧制工艺
铜导线绕制rfid标签天线的制造工艺通常使用自动绕线机来完成，即直接在底基载体薄膜上绕上涂覆了绝缘漆，并使用低熔点烤漆的铜线作为rfid标签天线的基材，最后用黏合剂对导线与基材进行机械固定，并按照不同的频率要求，绕制一定的匝数。
2、金属蚀刻工艺
先在一个底基载体上覆盖一层20mm左右厚度的铜或铝，另外制作一张天线阳图的丝网印版，用网印的方式将抗蚀剂印在铜或铝的表面，进而保护下方的铜或铝不受腐蚀，其余部分则被腐蚀剂溶化。不过，由于蚀刻工艺中采用的是化学侵蚀反应，存在工艺流程长、废料废水多的问题，容易对环境造成污染，因此业内一直在努力寻找更好的替代方式。
3、印刷工艺
直接将天线电路用特殊的导电油墨或银浆，印刷或打印在基材上面，较为成熟是凹印或丝印。丝网印刷在一定程度上节约了成本，但其油墨采用70%左右的高银含量的导电银浆，得到15～20um之间的天线，属于厚膜印刷方式，成本高。
电子标签的生产工艺
电子标签的生产工艺主要由三部分构成；绑定封装、复合模切、后道加工环节，通过相关的硬件设备进行生产制造，待产品完成生产后，对产品进行张贴标识，装防静电袋，抽真空，装箱。以避免产品暴露在空气中，并达到远距离运输的条件。

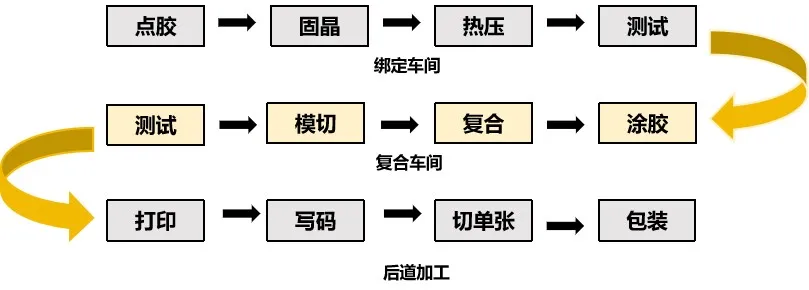

电子标签生产流程图
rfid电子标签未来发展趋势
随着rfid电子标签的应用越来越广泛，rfid电子标签也将朝着以下几个方向发展：
随着rfid技术的不断发展和应用领域的不断扩大，未来rfid电子标签将应用于更多领域，实现更多应用
01、高精度化
随着印刷行业的发展，印刷品的质量要求越来越高，rfid电子标签也将朝着高精度化方向发展，生成更高质量的印刷版面。
02、快速化
随着生产效率的要求越来越高，rfid电子标签的生产速度也要求越来越快，rfid电子标签将朝着快速化方向发展，进一步提高生产的速度和效率。
03、数字化
随着数字化技术的发展，rfid电子标签将朝着数字化方向发展。未来，可以利用数字化技术实现全数字化、自动化和智能化的生产过程。
04、低成本化
随着技术的进步和应用的扩大，rfid电子标签的生产成本将不断降低，越来越多的企业和机构开始应用rfid技术。
05、高效化
随着rfid技术的不断发展，阅读速度和数据传输速度不断提高，可以实现更高效的物品识别和跟踪。
06、多应用化
随着rfid技术的不断发展和应用领域的不断扩大，未来rfid电子标签将应用于更多领域，实现更多应用
rfid是一项蓬勃发展的技术，有巨大的市场潜力。未来，rfid将更加深入生产制造及人们的日常生活之中，各种创新的rfid技术也将不断涌现，满足不同场景下的物联需求
